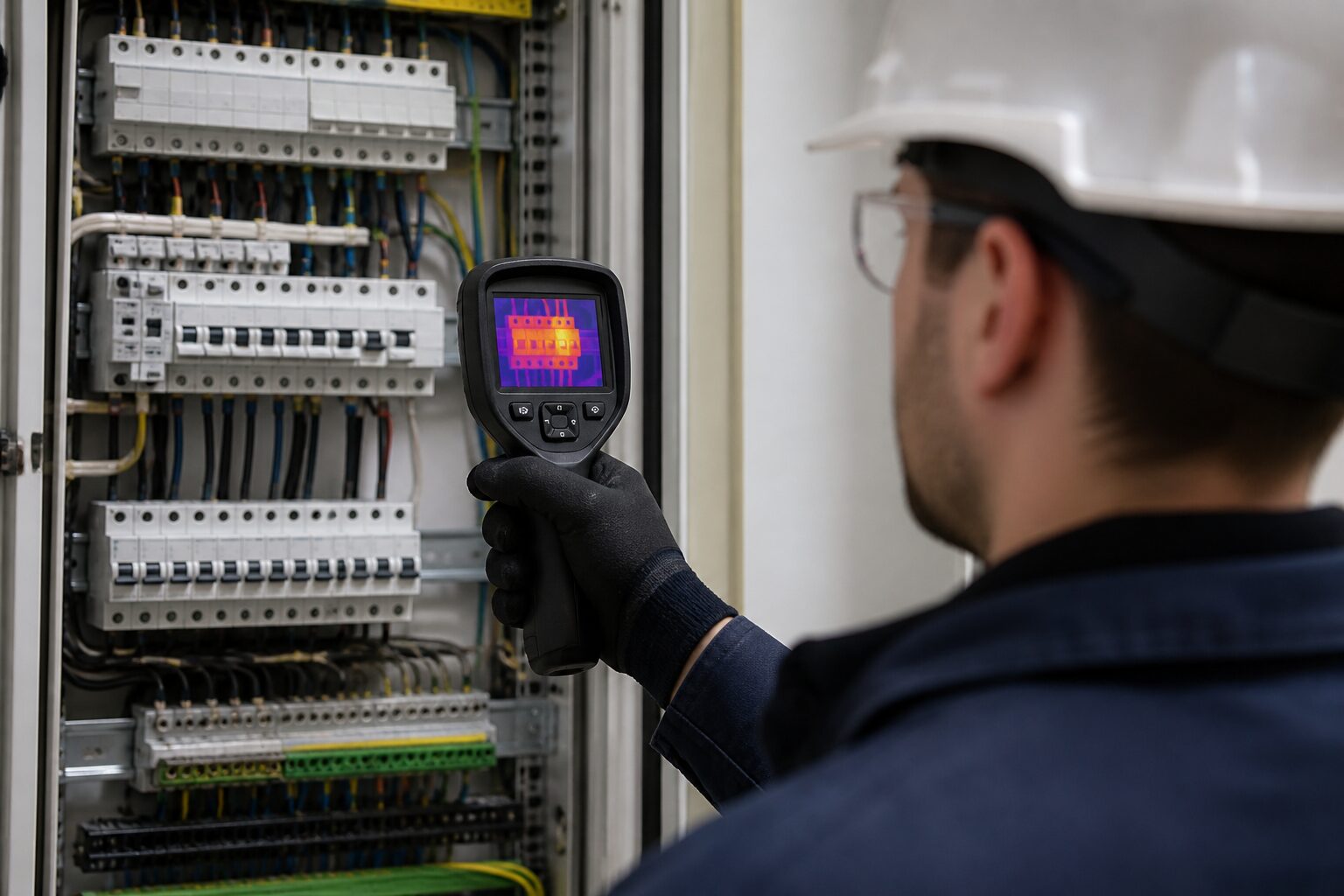

En eltavle kan se fuldstændig upåfaldende ud udefra. Lågen er lukket, produktionen kører, og ingen medarbejdere har bemærket noget usædvanligt. Alligevel kan der være temperaturforskelle i installationen, som er interessante at undersøge nærmere.
Det er her, termografering kommer ind i billedet.
Metoden gør det muligt at registrere temperaturforskelle ved hjælp af et infrarødt kamera. Den kan blandt andet anvendes på elektriske installationer, hvor unormal varmeudvikling kan være et tegn på forhold, der bør vurderes fagligt.
For virksomheder er det interessante, at undersøgelsen kan indgå i den planlagte vedligeholdelse. Man behøver med andre ord ikke nødvendigvis vente på, at en komponent svigter, før installationen får opmærksomhed.
Et varmebillede viser mere end det blotte øje
Et termografisk kamera registrerer infrarød stråling og omsætter informationen til et billede, hvor temperaturforskelle bliver synlige. Det gør det muligt at sammenligne forskellige områder og komponenter i installationen.
Men et område med en højere temperatur er ikke automatisk bevis på en bestemt fejl.
Elektriske komponenter kan blive varme under normal belastning, og resultatet skal derfor vurderes i den rette sammenhæng. Belastning, komponenttype og forholdene under målingen har betydning for fortolkningen. Det er en vigtig forskel på professionel termografering og blot at rette et varmekamera mod en eltavle.
Jansson beskriver blandt andet løse forbindelser og overbelastede komponenter som forhold, der kan give unormal varmeudvikling. Hvis en temperaturafvigelse bliver identificeret, giver den et konkret sted at undersøge nærmere.
Undersøgelsen giver først værdi, når der bliver fulgt op
Selve varmebilledet er kun en del af arbejdet. Resultaterne skal også dokumenteres og vurderes, så den driftsansvarlige ved, hvad der eventuelt kræver handling.
En termografisk undersøgelse kan derfor give svar på spørgsmål som:
- Er der relevante temperaturafvigelser i de undersøgte installationer?
- Hvor er de registreret?
- Hvor alvorlige vurderes observationerne at være?
- Er der behov for yderligere undersøgelse?
- Bør bestemte komponenter eller forbindelser kontrolleres eller udbedres?
- Hvordan kan observationerne indgå i den videre vedligeholdelsesplan?
Hos Jansson afsluttes undersøgelsen med en rapport, der indeholder termografiske billeder og anbefalinger til eventuelle reparationer. Det giver virksomheden noget konkret at arbejde videre med frem for blot en mundtlig konstatering på dagen.
Dokumentationen kan samtidig være nyttig over tid. Hvis installationerne undersøges igen senere, kan tidligere observationer bidrage til historikken omkring anlægget.
Termografering af el-anlæg bør udføres og fortolkes fagligt
En væsentlig pointe er, at termografering ikke bør betragtes som en garanti mod elektriske fejl. Metoden kan identificere temperaturforhold, som giver anledning til nærmere vurdering, men den erstatter ikke almindeligt eftersyn, vedligeholdelse eller korrekt udført elarbejde.
Derfor har kompetencerne hos den, der gennemfører og vurderer undersøgelsen, betydning. Jansson tilbyder termografering af el-anlæg og oplyser, at virksomheden er på DBI’s liste over person- og virksomhedscertificerede el-termografer.
For den driftsansvarlige handler opgaven heller ikke om selv at lære at aflæse temperaturmønstre i en eltavle. Den relevante information er snarere, hvad undersøgelsen har fundet, hvor observationerne er gjort, og hvilke handlinger den faglige vurdering peger på.
På den måde kan termografering blive et praktisk redskab i vedligeholdelsen. Ikke fordi et farverigt varmebillede i sig selv løser et problem, men fordi temperaturerne kan gøre noget synligt, som ellers ikke nødvendigvis ville blive opdaget ved at betragte installationen udefra.
